簡單的說：模擬矩陣KVM的信號傳輸使用模擬信號，數字KVM信號傳輸使用標準TCP/IP與網絡結合。下面具體介紹一下各自結構及其區別。

聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。

結構區別

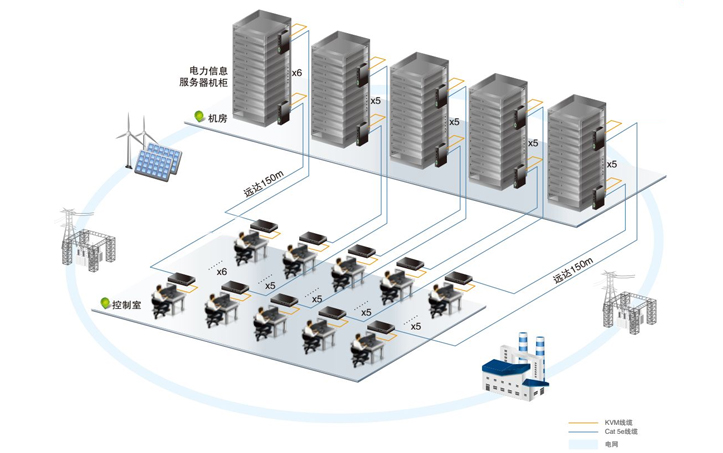

1：模擬KVM設備結構：模擬KVM交換機具有接入端和控制端口，接入端和服務器連接，可以使用CAT5或KVM專用線纜，控制端與鍵盤、鼠標、顯示器連接或與用戶工作站連接，用戶工作站再與控制終端鍵盤、鼠標、顯示器連接，使用用戶工作站的好處是可以進行視頻調節延長用戶訪問距離，可達300米。可以把用戶工作站看作延長器。延長連接使用的是CAT5線纜，一般可分為2控8，2控16，5控32，9控32多臺服務器。其信號傳輸無論是服務器到KVM交換機、或KVM交換機到控制終端全部是模擬信號。如下圖所示高端模擬交換機，為5控多臺服務器，使用用戶工作站延長訪問距離：



2、數字KVM設備結構：數字KVM交換機一般有模擬控制臺接口，所以又可以稱為數模結合產品，從硬件上看與模擬KVM不同的是其有一個以太網接口，通過此接口用戶可以遠程訪問數字KVM交換機，那么從數字KVM交換機到用戶終端走的IP數字信號，而服務器到數字KVM交換機依然是模擬信號，這樣對于數字KVM交換機來說，只要其有一個IP地址，用戶就可以通過網絡來控管機房設備了。



從其系統架構上不難看出，區別就在于用戶終端到KVM交換機的連接及傳輸機制不同。而從服務器到KVM交換機的連接都是一樣的，所以有模擬矩陣KVM有視頻顯示、操作無延遲、訪問更安全等說法。而數字的最大好處是借助互聯網隨意的控制機房設備。對于具有多個用戶的企業來說，使用數字KVM不需要大量的端到端的連接線纜，但需要IP資源等。但對于有大量服務器一般超過300臺的企業來說最好使用數字KVM避免復雜的端到端的連接線纜以上是模擬與數字KVM的大致區別。至于管理上除方法不同外但都能實現集中管理和劃分用戶權限。

聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。



方案區別



模擬KVM優點：



1、視頻操作效果：真彩、高分辨率1920*1200、操作無滯后感

2、在服務器數量不大的情況下，擴容簡單

3、不依靠網絡訪問，無網絡風險

4、純硬件環境，即插即用，安裝調試簡單，系統維護量少

5、產品成熟，有廣泛的客戶群。

6、不允許互聯網訪問的高安全性需求:政府/銀行/軍隊/研究中心等



模擬KVM缺點：距離有限，當超過300米時，信號會逐步衰減。



數字KVM優點：



1. 通過IP具有無距離限制的集中遠程控管能力；

2. 借助網絡，簡化連接線纜，部署方便，擴容簡單；

3. 系統維護比較簡單，具有極高的投入回報價值；

4. 產品成熟，經過多年的市場檢驗，具有廣泛用戶群；

5. 擴容成本較小，服務器數量越多整體方案成本優勢越明顯；

6. 能夠做到異地多機房的集中管理控制，且機房擴容簡單，利用現有的線路不需要重新布線；

7. 支持幾乎所有串口設備，能支持刀片機，能支持虛擬服務器。

8. 目標客戶：互聯網數據中心/信息控制中心/電信數據中心/金融數據中心/公檢法數據中心/等



數字KVM缺點：



1. OVER IP方式依靠網絡，占用部分IP及網絡資源，需要一定的系統維護能力；

2. 價格相對模擬KVM設備較貴。
